La cuisson de l’argile transforme une pièce fragile et soluble en un tesson dur, stable et utilisable. Mais elle ne se résume pas à “mettre au four” : le type de terre, le séchage, la montée en température et le refroidissement comptent autant que la température finale. Une pièce trop humide peut éclater, une terre mal choisie peut rester poreuse, et une cuisson trop rapide peut créer des fissures invisibles au départ.
Ce que la cuisson change réellement dans l’argile
Avant cuisson, l’argile contient de l’eau et reste vulnérable : elle se raye, se casse facilement et peut se déliter au contact de l’humidité. La cuisson provoque des transformations progressives. L’eau libre s’évacue d’abord, puis les matières organiques brûlent, les minéraux se réorganisent et, à plus haute température, la vitrification commence à réduire la porosité.
Quiz sur la cuisson de l’argile
Cette vitrification compte beaucoup pour les objets utilitaires. Plus elle avance, plus le tesson devient dense, résistant et moins absorbant. À l’inverse, une faïence cuite à basse température reste plus poreuse qu’un grès ou qu’une porcelaine. Elle peut rester décorative, mais elle demande souvent une glaçure adaptée si l’on veut améliorer son étanchéité.
Biscuit, dégourdi et cuisson finale : trois mots à distinguer
La cuisson de biscuit désigne généralement une première cuisson qui durcit la pièce tout en la gardant assez poreuse pour recevoir un émail. Elle concerne souvent la faïence, mais le terme est aussi utilisé plus largement en atelier. Le dégourdi est une première cuisson, souvent associée au grès ou à la porcelaine, avant l’émaillage et la cuisson finale.
La cuisson finale vise la maturité de la terre et de l’émail. La température doit correspondre à la plage indiquée pour l’argile et la glaçure. Une terre de grès prévue pour 1280°C ne donnera pas le même résultat à 1050°C : elle risque de rester trop poreuse ou mécaniquement insuffisante.

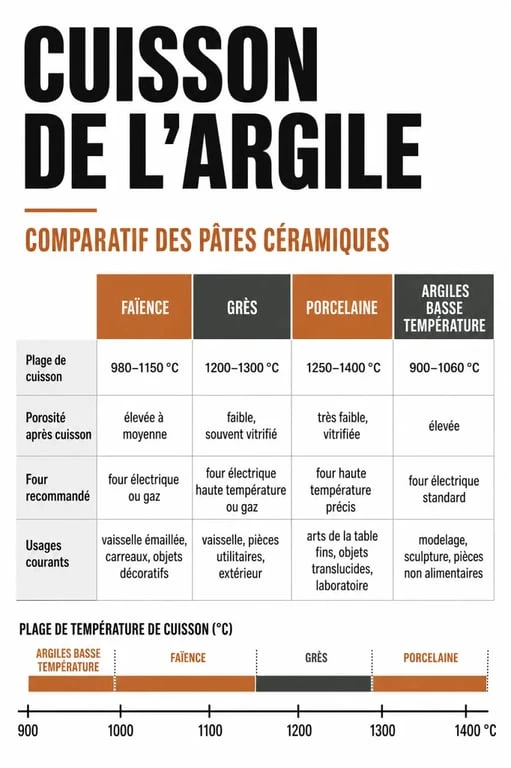

Températures de cuisson selon la terre : les repères utiles
Il n’existe pas une température universelle pour la cuisson argile. Chaque pâte possède une plage de cuisson. Il faut toujours vérifier les indications du fabricant, surtout si la pièce est utilitaire, émaillée ou destinée à contenir de l’eau. Les repères suivants aident à comprendre les grandes familles.
| Type d’argile | Plage courante | Résultat attendu | Points de vigilance |
|---|---|---|---|
| Faïence | Environ 980°C à 1050°C, parfois jusqu’à 1100°C | Tesson dur mais encore poreux | Émail souvent nécessaire pour l’usage alimentaire ou l’étanchéité |
| Grès | Environ 1150°C à 1280°C, souvent dans la zone 1240°C-1300°C | Tesson dense, vitrifié, solide | Risque de sous-cuisson si la température est trop basse |
| Porcelaine | Souvent autour de 1250°C à 1400°C selon les pâtes | Tesson fin, dense, parfois translucide | Grande sensibilité aux déformations et aux écarts de cuisson |
| Argiles basse température | Environ 800 à 1100°C | Objets décoratifs ou faïence selon formulation | Porosité plus élevée, résistance limitée selon usage |

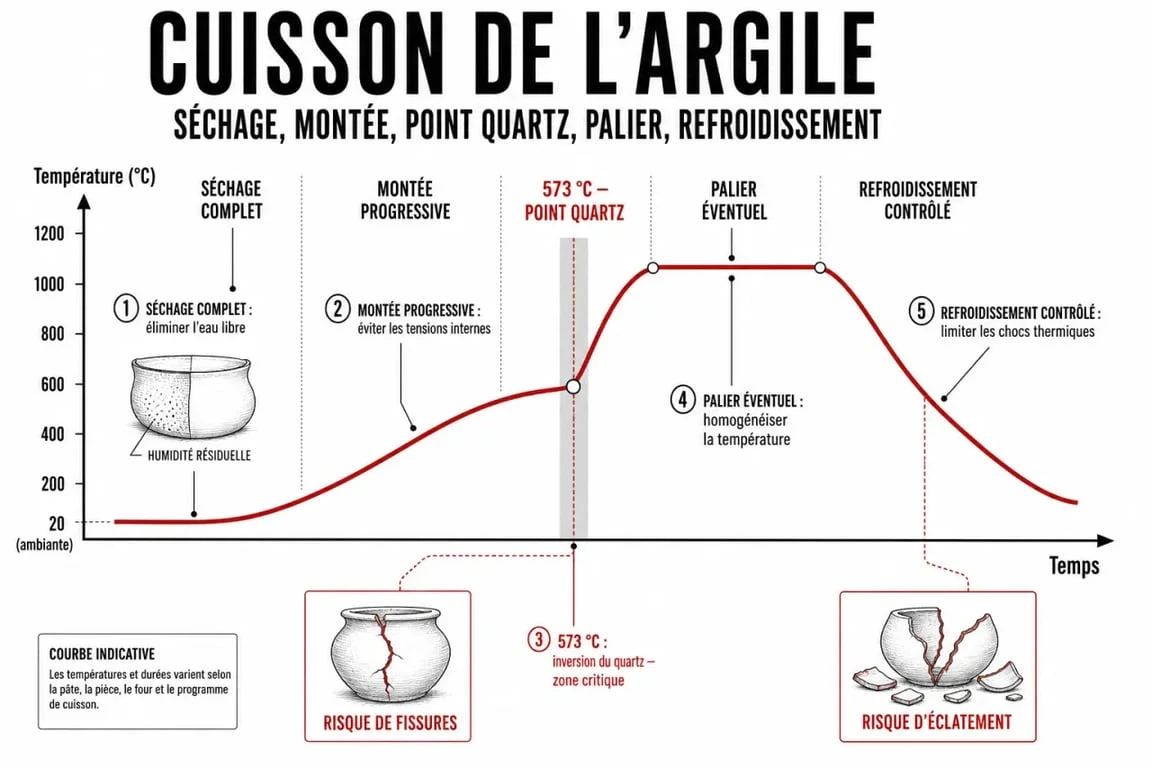

Le point quartz à 573°C : un passage à respecter
Vers 573°C, le quartz contenu dans l’argile change de forme cristalline et provoque une variation de volume. Ce passage, appelé point quartz, est critique à la montée comme à la descente. Si la température évolue trop vite, les tensions internes peuvent fissurer la pièce, surtout si elle est épaisse, irrégulière ou mal séchée.
C’est une des raisons pour lesquelles les courbes de cuisson prévoient une montée progressive, parfois avec des paliers. L’objectif n’est pas seulement d’atteindre 980°C, 1150°C ou 1280°C, mais d’y parvenir sans brutaliser le tesson.
Choisir la bonne méthode de cuisson
Le four de potier reste la solution la plus fiable pour obtenir une cuisson régulière et reproductible. Il permet de programmer la montée en température, le palier et le refroidissement, et de contrôler le processus avec un pyromètre, un thermocouple, des cônes pyrométriques ou des montres fusibles. Pour progresser, tenir un carnet de cuisson aide vraiment : notez la terre utilisée, l’épaisseur, la température finale, la durée et les défauts observés.
Four domestique : possible, mais très limité
Un four domestique peut servir pour certaines argiles autodurcissantes ou pour des essais à basse température, mais il ne permet pas une vraie cuisson céramique de faïence, de grès ou de porcelaine. Les températures d’un four de cuisine restent très inférieures aux plages de 800 à 1100°C, 1150°C ou 1280°C nécessaires à la transformation durable de l’argile naturelle.
Il faut donc éviter de présenter cette option comme équivalente à un four de potier. Pour une pièce décorative non utilitaire, elle peut dépanner selon le matériau employé. Pour une tasse, un bol, un vase étanche ou une pièce émaillée, un four céramique adapté reste indispensable.
Cuisson au feu et raku : des méthodes expressives, pas neutres
La cuisson au feu est une alternative traditionnelle, réalisée en extérieur dans un espace sécurisé. Elle donne des résultats variables, avec des effets de flammes, d’enfumage et de coloration. Elle demande une préparation rigoureuse : pièces parfaitement sèches, montée progressive, protection contre les chocs thermiques et refroidissement prudent.
Le raku repose sur une cuisson spécifique suivie d’une sortie à chaud et d’un choc thermique contrôlé. C’est une technique appréciée pour ses craquelures et ses effets de surface, mais elle n’a pas les mêmes objectifs qu’une cuisson de grès utilitaire. Les contraintes de sécurité sont fortes : chaleur intense, fumées, pinces, gants et zone dégagée.
Les étapes qui évitent fissures, éclatements et défauts
Sécher vraiment, pas seulement en surface
Le séchage avant cuisson est la première assurance contre les accidents. Une pièce peut sembler sèche au toucher tout en gardant de l’humidité dans son épaisseur, près du fond, d’une anse ou d’un décor rapporté. À la chauffe, cette eau se transforme en vapeur ; si elle ne peut pas s’échapper, la pression peut provoquer un éclatement.
Une pièce prête à cuire est généralement plus claire, plus légère et à température ambiante au contact de la joue ou du poignet. Les pièces épaisses, fermées ou assemblées doivent sécher plus longtemps. Des évents discrets peuvent être nécessaires dans les formes creuses pour permettre à l’air et à la vapeur de circuler.
Avant d’enfourner, vérifiez trois points simples : humidité résiduelle, régularité d’épaisseur et liberté d’évacuation des gaz. Cette vérification évite souvent de perdre toute une fournée pour une seule pièce instable. Un pied trop massif, une bulle emprisonnée sous un ajout ou une anse posée sur une paroi encore humide suffisent à fragiliser l’ensemble.
Monter progressivement et respecter les paliers
La phase entre 100°C et 200-300°C reste sensible, car l’eau résiduelle finit de s’échapper. Entre 200 à 450°C, puis 450°C à 650°C, les matières organiques et certains composés se transforment. Une montée trop rapide peut provoquer dégazage brutal, fissures ou défauts d’émail plus tard, comme des trous d’épingle.
Selon les fours et les pièces, une cuisson peut durer de 3 à 12 heures, parfois davantage. Un palier de 1 à 2 heures ou de 2 à 3 heures peut aider à homogénéiser la température, notamment en fin de cuisson ou sur des charges importantes. Le programme idéal dépend de la terre, de l’épaisseur des pièces, du four et du résultat recherché.
Laisser refroidir sans impatience
Ouvrir trop tôt un four est l’une des erreurs les plus frustrantes. Même après l’arrêt de la cuisson, le tesson continue de subir des tensions. Le passage du point quartz au refroidissement impose autant de prudence qu’à la montée. Un refroidissement lent limite les chocs thermiques et les fissures tardives.
En pratique, on attend que le four soit redescendu à une température raisonnable avant d’entrouvrir, puis on laisse les pièces s’équilibrer. Sortir une céramique encore très chaude dans un air froid peut suffire à la casser, même si la cuisson semblait parfaite.
Reconnaître une cuisson réussie et corriger les défauts
Une cuisson réussie se juge d’abord à la cohérence du résultat avec la terre utilisée. Le tesson doit être homogène, sans fissures, sans éclats, sans déformation anormale. Après une première cuisson, il doit être assez solide pour être manipulé et assez poreux pour recevoir l’émail. Après cuisson finale, il doit présenter la densité, la couleur et la résistance attendues.
Les défauts donnent souvent des indices précis. Des fissures nettes peuvent signaler un séchage inégal, une épaisseur trop variable ou un passage trop rapide autour de 573°C. Un éclatement indique fréquemment une humidité piégée ou une bulle d’air dans une zone fermée. Une pièce déformée peut avoir dépassé sa plage de cuisson, surtout avec certaines porcelaines ou terres très vitrifiables.
Pour les pièces émaillées, observez aussi la surface : bulles, pin holes, manque d’adhérence, coulures excessives ou crazing. Le problème peut venir de l’émail, mais aussi du biscuit, du dégazage, de l’épaisseur d’application ou d’une température inadaptée. C’est pourquoi le carnet de cuisson devient précieux : il permet de relier un défaut à un programme, une terre, un émail et une position dans le four.
La règle la plus sûre reste simple : choisir une argile adaptée à l’usage, sécher sans précipitation, cuire dans la bonne plage, contrôler la montée et ne pas brusquer le refroidissement. La cuisson de l’argile devient alors moins une prise de risque qu’un processus maîtrisé, reproductible et ajustable d’une fournée à l’autre.
A découvrir :
Vernis argile autodurcissante : guide complet pour bien l’utiliser et réussir vos créations
L’essentiel à retenir : Le succès des créations en argile autodurcissante repose sur le choix du bon vernis, l’application rigoureuse des techniques de finition et la compréhension des limites de ce matériau fascinant. Grâce à ce guide vernis argile, tu…
